Aturan Dalam Perancangan DAD

Membuat DAD tentunya tidak sembarangan, terdapat beberapa hal yang perlu diperhatikan dalam membuat DAD. Beberapa hal yang diperbolehkan untuk dilakukan hingga kesalahan umum yang sering terjadi adalah sebagai berikut :

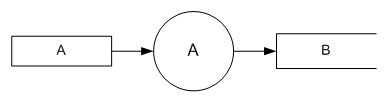

a. Tiap-tiap proses harus memiliki nama yang unik, sehingga terdapat perbedaan antara proses satu dengan proses yang lain.

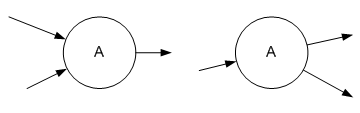

b. Tidak boleh ada proses yang memiliki output tanpa memiliki input. Kejadian ini sering disebut dengan “miracle” atau ajaib, karena proses memberikan keluaran tanpa pernah menerima input apapun.

c. Tidak boleh ada proses yang hanya memiliki input tanpa memberikan output. Kejadian ini sering disebut dengan “black hole” atau lubang hitam, karena proses ini menerima masukan lalu hilang tanpa bekas.

d. Tiap proses yang memiliki input harus memiliki output, begitu pula proses yang memiliki output harus memiliki input.

e. Tidak boleh ada aliran data langsung antar data store.

f. Tidak boleh ada aliran data langsung antar entitas

g. Tidak boleh ada aliran data langsung antara entitas dengan data store

h. Aliran data antara data store dengan data store harus melalui proses

i. Aliran data antara entitas dengan entitas lain harus melalui proses

j. Aliran data antara entitas dengan data store harus melalui proses

k. Aliran data tidak boleh kembali ke proses yang sama secara langsung. Aliran data yang kembali lagi ke proses secara langsung akan mengakibatkan looping yang tidak berujung.
